性能规范
设计制造
按API602、ANSI B16.34、
承插口连接尺寸
按ANSI B16.11
螺纹端连接尺寸
按ANSI B1.20.1(NPT)
阀体材料
A105、LF2、F11、F22、F5、F304、F316、F304L、F316L密封面型式
13Cr/13Cr、STL/STL、13Cr/STL、304/304、18-8/STL、18-8/18-8等

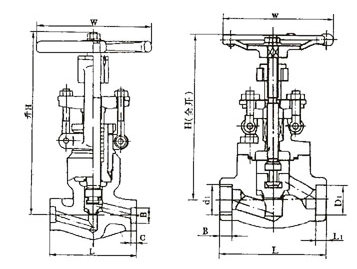

外形尺寸(150、300、600、800Lb)
DN |
L |
H |
W |
D1 |
L1 |
d1 (NPT) |
B |
重量(kg) | |
in |
mm | ||||||||
1/2 |
15 |
79 |
151 |
100 |
21.8 |
9.6 |
1/2 |
13.6 |
4.0 |
3/4 |
20 |
92 |
158 |
100 |
27.1 |
12.7 |
3/4 |
13.9 |
4.3 |
1 |
25 |
111 |
185 |
125 |
33.8 |
12.7 |
1 |
17.3 |
6.6 |
11/4 |
32 |
120 |
239 |
160 |
42.6 |
12.7 |
11/4 |
18.0 |
9.5 |
11/2 |
40 |
152 |
243 |
160 |
48.7 |
12.7 |
11/2 |
18.4 |
11 |
2 |
50 |
172 |
279 |
180 |
61.1 |
15.9 |
2 |
19.2 |
14.5 |
外形尺寸(1500Lb)
DN |
L |
H |
W |
D1 |
L1 |
d1 (NPT) |
B |
重量(kg) | |
in |
mm | ||||||||
1/2 |
15 |
111 |
214 |
100 |
21.8 |
9.6 |
1/2 |
13.6 |
4.0 |
3/4 |
20 |
111 |
218 |
100 |
27.1 |
12.7 |
3/4 |
13.9 |
4.3 |
1 |
25 |
130 |
239 |
125 |
33.8 |
12.7 |
1 |
17.3 |
6.6 |
11/2 |
40 |
172 |
290 |
160 |
48.7 |
12.7 |
11/2 |
18.4 |
11 |
2 |
50 |
200 |
313 |
180 |
61.1 |
15.9 |
2 |
19.2 |
14.5 |
外形尺寸(自密封900、1500、2500Lb)
DN |
压力级(Lb) |
d |
≈H |
W |
A |
B |
C |
L |
重量(kg) | |
in |
mm | |||||||||
1/2 |
15 |
900-1500 |
12.3 |
322 |
180 |
38 |
22.2 |
9.6 |
140 |
11 |
2500 |
186 |
12 | ||||||||
3/4 |
20 |
900-1500 |
16.2 |
322 |
180 |
46 |
27.7 |
12.7 |
140 |
11 |
2500 |
186 |
12 | ||||||||
1 |
25 |
900-1500 |
21.2 |
322 |
180 |
56 |
34.5 |
12.7 |
140 |
11 |
2500 |
186 |
12 | ||||||||
11/2 |
40 |
900-1500 |
34.4 |
414 |
200 |
75 |
49.1 |
12.7 |
178 |
21 |
2500 |
232 |
28 | ||||||||
2 |
50 |
900-1500 |
43.1 |
508 |
300 |
87 |
61.1 |
12.7 |
216 |
40 |
2500 |
279 |
53 |
